PT-90 3294高密度型程控交换机
PT-90 3294 IPPBX运用嵌入式技术、模块化设计，并遵照ITU-T建议书的技术要求，采用 最先进的FPGA技术、贴片技术，开发、生产的真正契合用户需求的新一代IPPBX多媒体交换平台。
PT-90 3294 IPPBX设备采用标准19英寸3.5U高、插卡式结构，共有19个槽位，其中电源盘占2个槽位，主控盘占2个槽位，业务盘为15个槽位，所有板卡支持热插拔。
PT-90可广泛运用于运营商、政府、军队、电力、公安、铁路等各行各业，可根据行业特点将设备配置成呼叫中心、调度指挥系统、电话会议系统等运用 系统。
Ø 功能：
具有组呼、群呼、会议、录音、计费、广播、转移、代接等程控语音交换机常用功能；
具有强插、强拆、分级等调度指挥功能；
具有视频信令转发功能，实现视频通话；
嵌入式设计，融合了电路交换和软交换功能为一体；
Ø 中继接口：
SIP中继接口；
E1数字中继：SS7、No.1、PRI、BRI、V5、R2；
模拟中继：2/4W E&M、FXO、载波、磁石；
Ø 可选业务接入类型：
数字中继板(TRK/SDH/PDH/ETH/E1等)、模拟用户板(FXS/FXO/E&M)、会议及回音抵消板(ECC)、媒体转换板(IPS)等；
设备之间可采用SDH、PDH、ETH、E1等接口组网；
Ø 单模块业务容量：
E1数字中继：最多60个；
模拟用户数（含模拟中继）：最多240个；
SIP用户数（不含SIP中继）：最多3000个；
SIP中继数：最多1500个；
Ø 特色功能：
与PT-90 3519 PBX设备板卡通用，减少备件，维护方便；
多个不同协议的中继接口可组成1:N备份路由；
多台设备可通过级联扩大系统容量；
Ø 其他参数：
AC+ DC, DC+DC, AC+AC, AC或者DC电源供电；
结构形式：标准机架式19”/ 3.5U；
插卡式安装：2个电源板位，2个主控板位，15个业务板位。
MST 板:支持8192 x 8192数字交换，32 x DTMF接收器，32 x DTMF发送器，32 x MFC发送/接收，32 x录音，32 x播放器，2 x 32方或1 x 64方电话会议，回声消除，一套共享标准信号发生器，一套交换控制软件；
模拟用户卡: 16 x FXO \ FXS；
4WE&M 卡: 8 x 4WEM；
ISDN卡: 16 x E1, G.703, 支持SS7 \ PRI \ R2 \ V5.2 信令；
SIP板:支持多达200个SIP用户或100个SIP 中继；
网络接口: WAN, 10/100Base-TX, RJ-45；
RS232串口: RJ-45, 115200bps。
| 系统协议 |
IP: SIP, RTP, RTCP, TCP, UDP PSTN: SS7, PRI, V5.2, R2 |
| 工作电源 |
输入电压：标准 -48VDC和220VAC 电压范围：-36VDC ∼ -72VDC，176VAC ∼ 264VAC 电源功耗：<150W |
| 工作环境 |
工作温度：-10oC ∼ +50oC 工作湿度：5% ∼ 95% (无凝结) 储藏温度：-40oC ∼ +80oC |

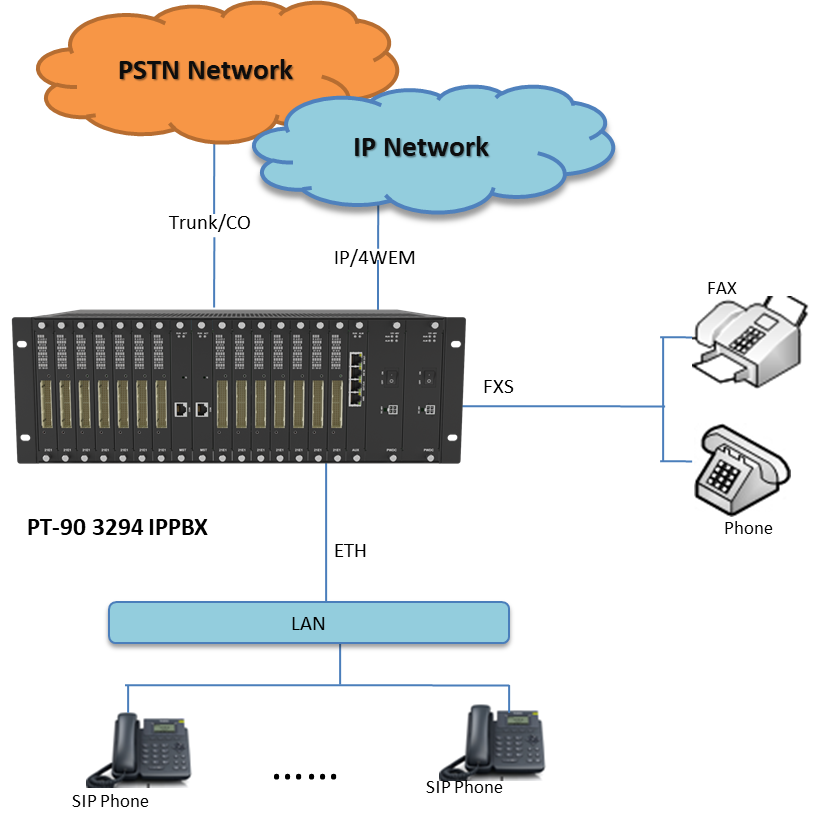

1. 单模块（单子架）的运用
说明：如上图所示，主要运用于没有跨地域组网要求，且用户分机数量较少的中小型企业、社区、学校等用户，实现本地电话组网并接入PSTN。

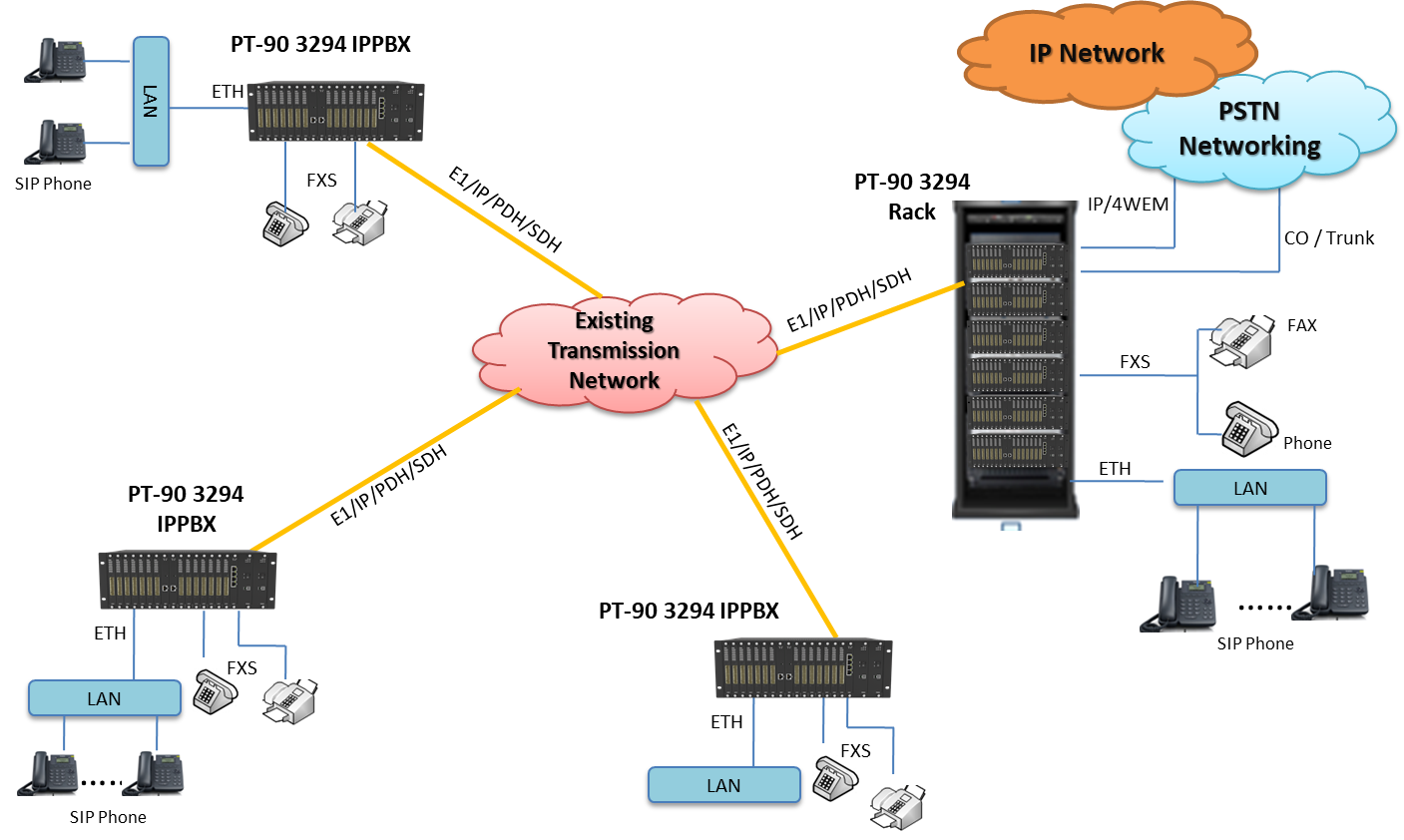

2. 多分支机构、多模块组网运用
说明：如上图所示，主要为电力、铁路等行业专网用户的运用方式，该类用户拥有独立的光传输网络，总部与分支机构之间通过公网或内部光传输网实现联网，整网实现统一规划。
