PT-50T 3294 PCM设备
PT-50T 3294 PCM设备是采用全国产化器件、完全自主可控技术研发生产的新一代PCM设备。
PT-50T 3294设备提供标准E1电口接入，支路侧支持PCM接入包括自动、磁石、低速数据、2/4四线EM音频、K接口、C37.94、64K同步G703、N*64K以太网等；
能够满足电力配网智能化、工业自动化、交通、铁路、空管等专网用户和运营商大客户对不同
带宽和多种业务接口类型的接入需求。
设备网管支持国产信创平台，采用业务正面插卡，正面出线方式，系统自带智能风扇单元。
Ø 业务容量
l 主控板具有252*E1处理能力；
l 最大交叉能力：256*E1的全部64K时隙的任意交叉；
l 最大接入E1用户数：294个 ，单板21个E1；
l 最大接入FXO接口数量：224路，单板16路接口；
l 最大接入FXS接口数量：224路，单板16路接口；
l 最大接入磁石接口数量：224路，单板16路接口；
Ø 可选业务接入类型
l FXO、FXS、2/4W E&M、RS232、RS485、V35、G703、ETH、载波、磁石、C37.94、64K同步G703、N*64K以太网等；
l 支持异步或同步数据，支持数据口的N*64K配置；
Ø 系统能力
l 外线测试：支持对FXS接口外线测试，识别用户线状态包括开路、短路、碰地、摘机、挂机等；
l TS16信令转换功能：支持在线识别第三方PCM设备的信令格式，并调整本系统信令格式用于兼容第三方PCM设备，实现互联互通；
l 设备通道测试：可测试接口的模拟电平、EM信令状态，可调节接口电平；
Ø 冗余配置：
l 支持电源盘冗余配置1+1保护；
l 支持主控盘冗余配置1+1保护；
Ø 网管接口：以太网接口，支持带外信令网管远端设备，与公司DXC设备可通过2M信道实现网管远程管理。
Ø 业务容量：
l 系统业务槽位：14个槽位，板卡支持热插拔。
l 系统支持252路E164K全交叉矩阵；
Ø 系统结构：
l 结构形式：标准机架式19” 3U；

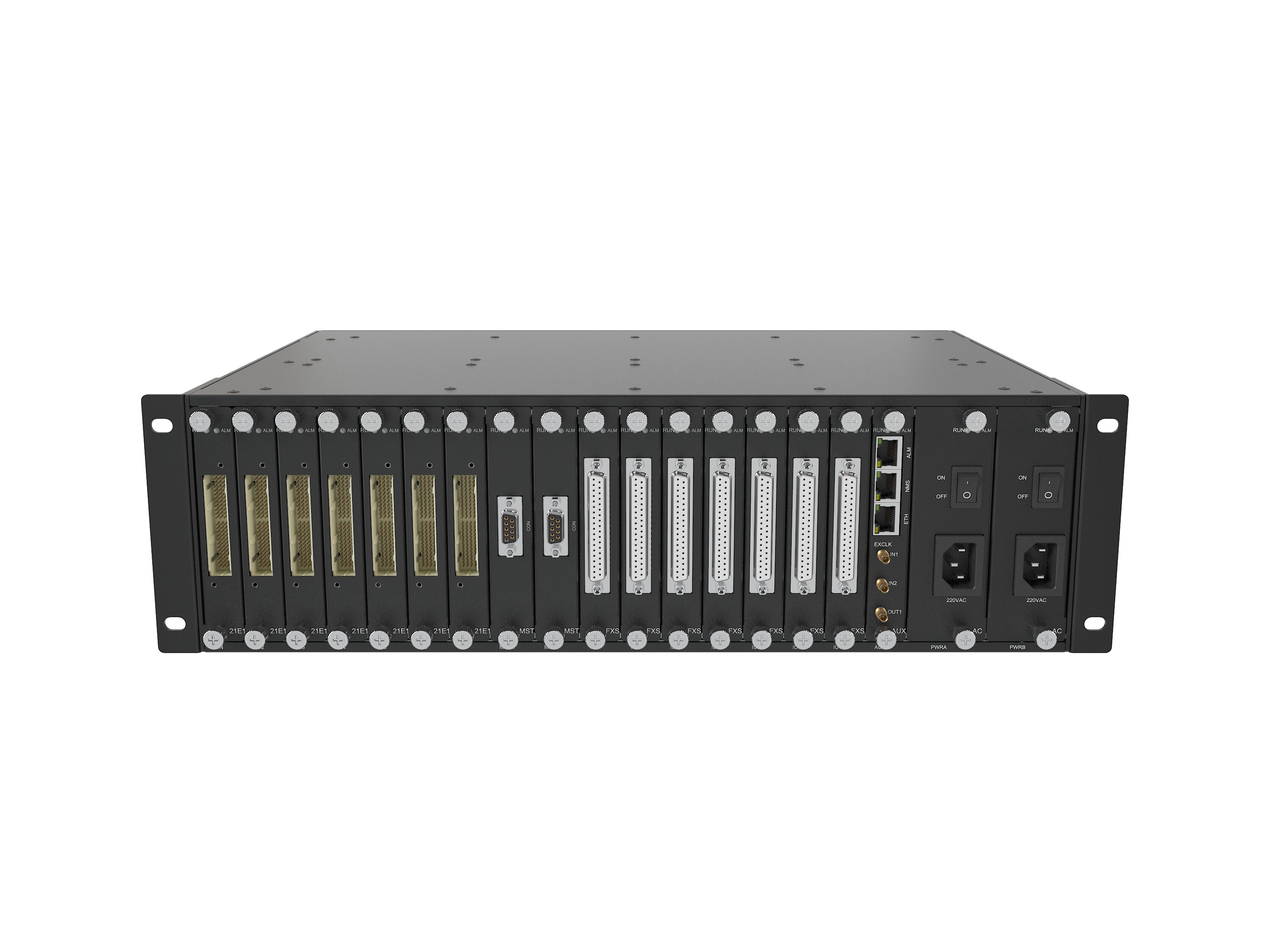

l 插卡式安装：2个电源板位，2个主控板位，1个网管辅助板位，14个业务板位；
| E1接口 |
接口速率：2.048Mbps±50ppm 接口码型：HDB3码，符合G.703标准 接口阻抗：75Ω或120Ω 帧结构： 符合ITU G.704、G.706 抖动特性：满足G.742和G.823标准 |
| 光接口 |
接口速率： 155Mbps±50ppm 输出光功率：≥-15dBm 接收灵敏度：≤-35dBm 光波长： 1310nm/1550nm 光接口连接器：SFP/LC |
| 工作电源 |
输入电压：标准 -48VDC和220VAC 电压范围：-36VDC ∼ -72VDC，176VAC ∼ 264VAC 电源功耗：<50W |
| 工作环境 |
工作温度：-10℃∼50℃ 工作湿度：5%∼95% (无凝结) 储藏温度：-40℃∼80℃ 储藏湿度：5%∼95% (无凝结) |

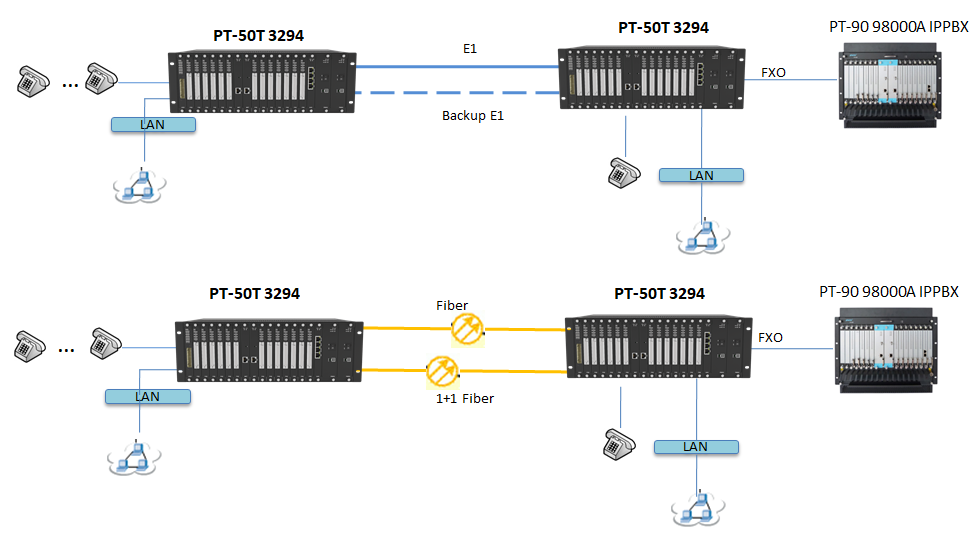

点对点应用

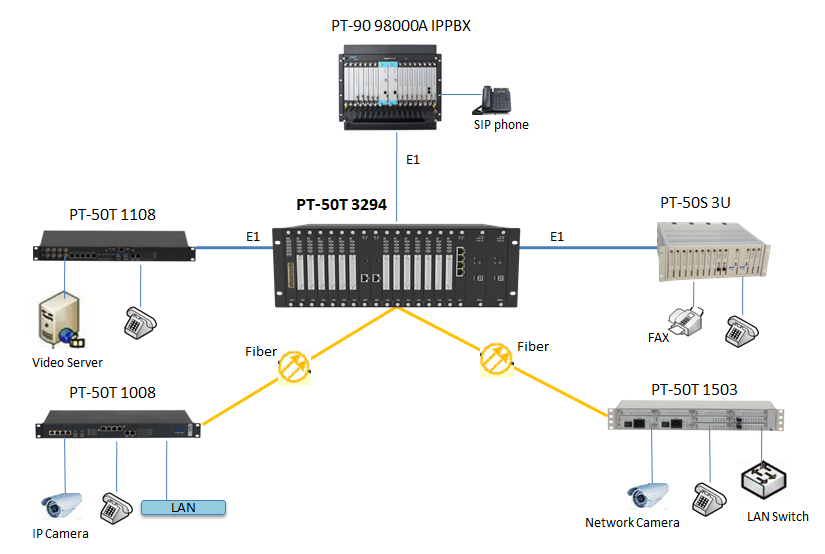

点对多点应用
